100MSY

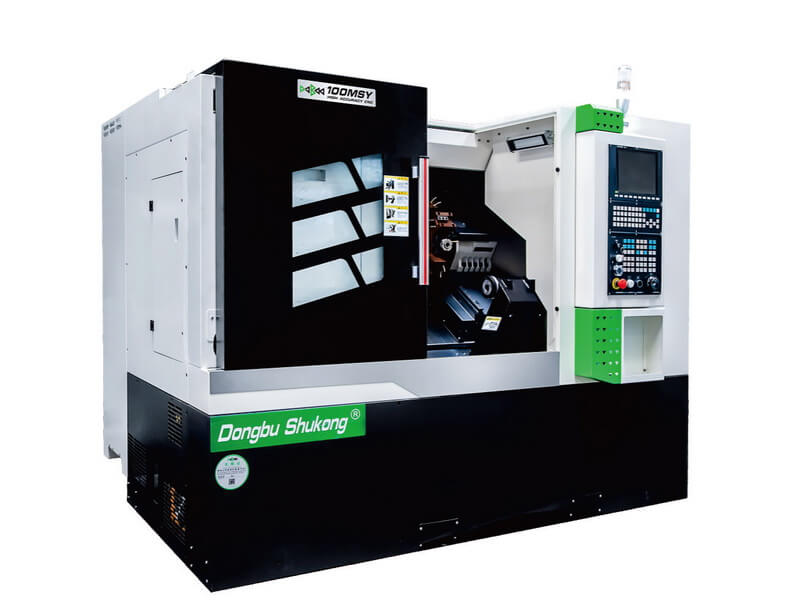

Токарный станок 100MSY

Модель - 100MSY

Тип - с наклонной станиной

Рабочее пространство

• Макс. проворачиваемый диаметр над станиной, Ø/мм - 500
• Макс. длина обработки, мм - 360
• Макс. диаметр прутка, Ø/мм - 45
• Макс.диаметр обработки, Ø/мм - 280

Шпиндель

• Размер и тип конца шпинделя, Gb59001 - A2-5
• Диаметр отверстия в шпинделе, Ø/мм - 52
• Диапазон частот вращения шпинделя, об./мин - 50-5000
• Тип переключения частот вращения шпинделя - Бесступенчатый
• Крутящий момент на шпинделе, Н·м - 110
• Тип токарного патрона - Гидравлический со сквозным отверстием
• Размер патрона, дюйм - 6"

Подачи

• Скорость ускоренных перемещений X-ось, м/мин- 25
• Скорость ускоренных перемещений Y-ось, м/мин - 10
• Скорость ускоренных перемещений Z-ось, м/мин - 25
• Крутящий момент двигателя подач X-ось, Н·м - 10
• Крутящий момент двигателя подач Y-ось, Н·м - 10
• Крутящий момент двигателя подач Z-ось, Н·м - 10
• Ход по оси X, мм - 240
• Ход по оси Y, мм - ±45
• Ход по оси Z, мм - 440

Тип направляющих - Качения

Револьверная головка

• Тип револьверной головки - 12-ти позиционная, BMT45
• Размер инструмента, мм - 20*20/Ø32
• Время смены инструмента, с - 0.2 (между соседними позициями)

Задняя бабка

• Тип задней бабки - Программируемая, сервопривод
• Размер конуса задней бабки - MT4
• Ход задней бабки, мм - 390
• Диаметр пиноли, ø/мм - 65
• Тип направляющих задней бабки - Качения

Параметры электропитания

• Потребляемая мощность, кВт - 22
• Потребляемый ток, A - 48

Размеры, масса

• Масса станка, кг - 3000
• Размеры станка, Д*Ш*В(мм) - 2190×1780×1800
