CDS150

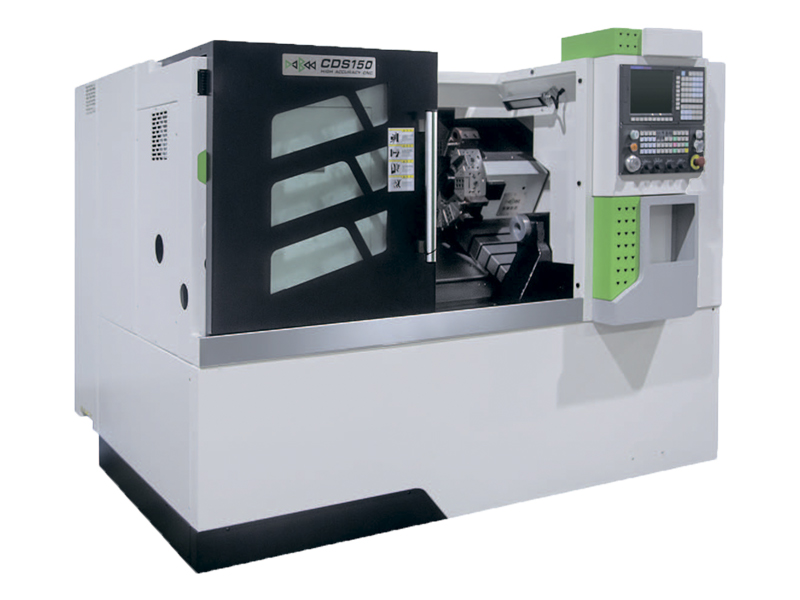

Токарный станок CDS150

• Модель - CDS150
• Тип - с наклонной станиной

Рабочее пространство

• Макс. проворачиваемый диаметр над станиной, Ø/мм - 500
• Макс. проворачиваемый диаметр над суппортом, Ø/мм - 280
• Макс. длина обработки, мм - 500
• Макс. диаметр прутка, Ø/мм - 50
• Макс.диаметр обработки, Ø/мм - 350

Шпиндель

• Размер и тип конца шпинделя, Gb59001 - A2-6
• Диаметр отверстия в шпинделе, Ø/мм - 62
• Диапазон частот вращения шпинделя, об./мин - 50-4000
• Крутящий момент на шпинделе, Н·м - 180
• Тип токарного патрона - Гидравлический со сквозным отверстием
• Размер патрона, дюйм - 8"

Подачи

• Скорость ускоренных перемещений X-ось, м/мин - 30
• Скорость ускоренных перемещений Z-ось, м/мин - 30
• Скорость ускоренных перемещений задней бабки, м/мин - 15
• Крутящий момент двигателя подач X-ось, Н·м - 15
• Крутящий момент двигателя подач Z-ось, Н·м - 15
• Ход по оси X, мм - 190
• Ход по оси Z, мм - 590
• Тип направляющих - Качения

Револьверная головка

• Тип револьверной головки - 8-ми позиционная, гидравлическая или серво
• Размер инструмента, мм - 25*25/Ø40

Задняя бабка

• Тип задней бабки - Программируемая, сервопривод
• Крутящий момент двигателя задней бабки, Н·м - 6
• Ход задней бабки, мм - 460
• Размер конуса задней бабки - MT5

Параметры электропитания

• Потребляемая мощность, кВт - 45
• Потребляемый ток, A - 100

Размеры, масса

• Масса станка, кг - 4800
• Размеры станка, Д*Ш*В(мм) - 2200×1680×1750
