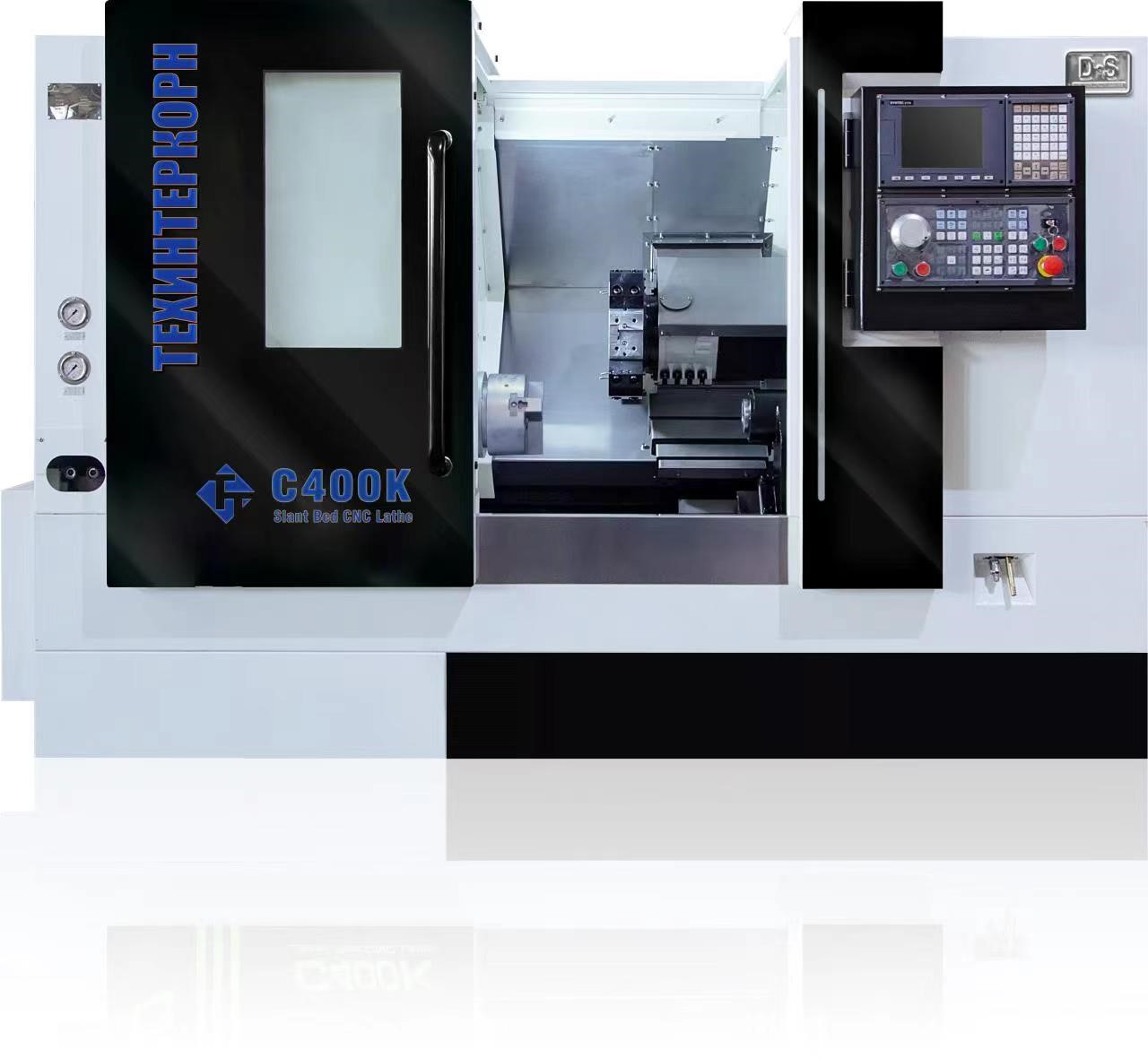

C400K

Рабочая зона

• Максимальный диаметр установки над станиной ø/мм - 400
• Максимальная длина обработки мм - 450
• Максимальный диаметр прутка ø / мм - 47
• Максимальный диаметр над суппортом ø / мм - 320

Шпиндель

• Посадка шпинделя А2-6
• Отверстие шпинделя ø / мм - 62
• Диапазон скоростей вращения шпинделя об/мин - 50-3000
• Тип двигателя - Серво
• Крутящий момент шпинделя н·м - 72
• Тип патрона - Гидравлический сквозной патрон
• Размер патрона дюйм - 8"

Скорость подачи

• Скорость быстрого перемещения по оси X,Z м/мин - 20/25
• Крутящий момент серводвигателя на оси X,Z Н·м - 7,5
• Ход по оси X мм - 200
• Ход по оси Z мм - 50
• Тип направляющей Роликовые направляющие

Револьверная головка

• Тип револьвера - Серво-гидравлическая 12-ти позиционная
• Размер инструмента мм - 25*25/ø32
• Точность Точность позиционирования мм ±0.005
• Точность повторного позиционирования мм ±0.0025

Задняя бабка

• Тип задней бабки - Гидравлическая
• Диаметр пиноли задней бабки ø / мм - 88
• Ход пиноли задней бабки мм - 85
• Конус задней бабки - MT5
• Питание Общая номинальная мощность кВА - 17
• Общий номинальный ток A - 50

Габариты

• Вес машины кг 4 800
• Размер машины: Д * Ш * В мм 3560*1700*2000

Основные компоненты:

• Система управления FANUC 0i-TF Plus
• Ящик для инструментов, рабочая цветная лампа, автоматическая система смазки, цельнометаллическая крыша
• Теплообменник для шкафа управления，Насос охлаждающей жидкости
• Гидравлический проходной 3-х кулачковый патрон, 8 дюймов
• Конвейер для стружки
• Серво-гидравлическая револьверная голова
• Гидравлическая задняя бабка
