C5075

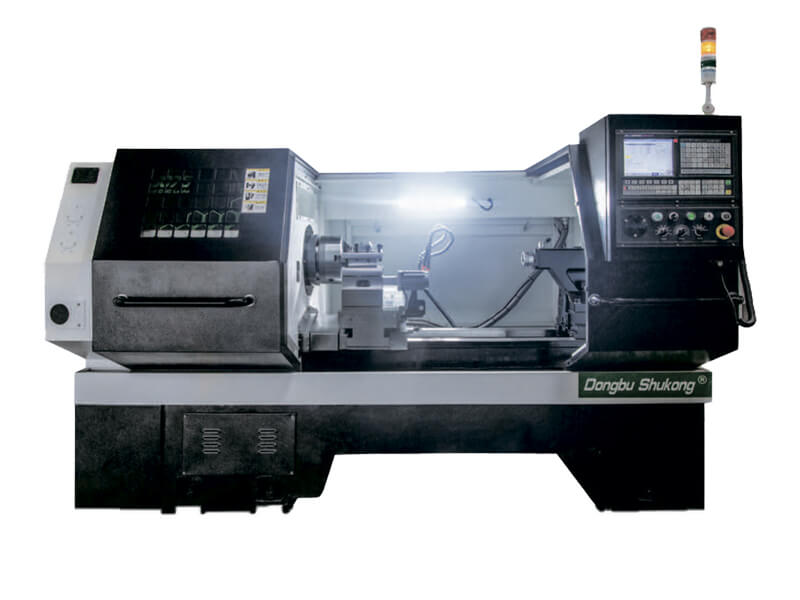

Токарный станок ЧПУ с прямой станиной C5075

• Модель - C5075
• Тип - с прямой станиной

Рабочее пространство

• Макс. проворачиваемый диаметр над станиной, Ø/мм - 500
• Макс. проворачиваемый диаметр над суппортом, Ø/мм - 400
• Макс. длина обработки, мм - 720
• Макс.диаметр обработки, Ø/мм - 450

Шпиндель

• Размер и тип конца шпинделя, GB59001 - A2-8
• Диаметр отверстия в шпинделе, Ø/мм - 86
• Диапазон частот вращения шпинделя, об./мин - 10-200;200-600;600-1100
• Тип переключения частот вращения шпинделя - 3х-диапазонный редуктор
• Крутящий момент на шпинделе, Н·м - 160
• Тип токарного патрона - Ручной
• Размер патрона, дюйм - 10

Подачи

• Скорость ускоренных перемещений X-ось, м/мин - 16
• Скорость ускоренных перемещений Z-ось, м/мин - 16
• Крутящий момент двигателя подач X-ось, Н·м - 7,5
• Крутящий момент двигателя подач Z-ось, Н·м - 7,5
• Ход по оси X, мм - 290
• Ход по оси Z, мм - 750
• Тип направляющих - Скольжения

Револьверная головка

• Тип револьверной головки - 4х-позиционная, квадратного сечения
• Время смены инструмента, с - 1.5 между соседними позициями
• Точность повторного позиционирования револьверной головки, мм - 0,008
• Размер инструмента, мм - 25×25

Задняя бабка

• Тип задней бабки - Ручной
• Диаметр пиноли, Ø/мм - 75
• Ход пиноли, мм - 200
• Размер конуса задней бабки - MT5

Параметры электропитания

• Потребляемая мощность, кВт - 13
• Потребляемый ток, A - 25

Размеры, масса

• Масса станка, кг - 3500
• Размеры станка, Д*Ш*В(мм) - 2660×1470×1780
