CDS100

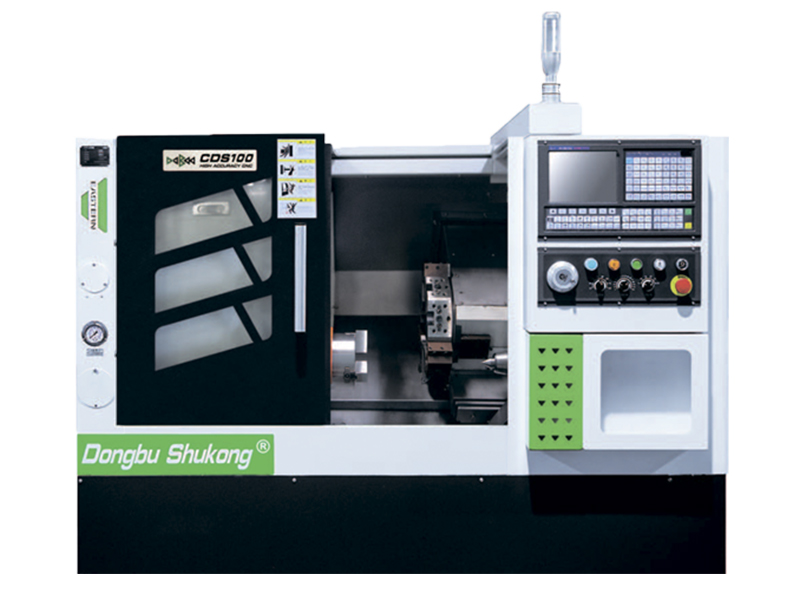

Токарный станок с ЧПУ CDS100

• Модель - CDS100
• Тип - с наклонной станиной

Рабочее пространство

• Макс. проворачиваемый диаметр над станиной, Ø/мм - 450
• Макс. проворачиваемый диаметр над суппортом, Ø/мм - 230
• Макс. длина обработки, мм - 360
• Макс. диаметр прутка, Ø/мм - 45

Шпиндель

• Размер и тип конца шпинделя, Gb59001 - A2-5
• Диаметр отверстия в шпинделе, Ø/мм - 56
• Диапазон частот вращения шпинделя, об./мин - Стандартно 50-5000 (опция)
• Тип переключения частот вращения шпинделя - Бесступенчатый
• Крутящий момент на шпинделе, Н·м - 110
• Тип токарного патрона - Гидравлический со сквозным отверстием
• Размер патрона, дюйм - 6"

Подачи

• Скорость ускоренных перемещений X-ось, м/мин - 25
• Скорость ускоренных перемещений Z-ось, м/мин - 30
• Крутящий момент двигателя подач X-ось, Н·м - 6
• Крутящий момент двигателя подач Z-ось, Н·м - 6
• Крутящий момент двигателя подач Z1-ось, Н·м - 4
• Ход по оси X, мм - 170
• Ход по оси Z, мм - 400
• Тип направляющих - Качения

Револьверная головка

• Тип револьверной головки - 8-12-ти позиционная, гидравлическая или серво
• Размер инструмента, мм - 20*20/Ø32

Задняя бабка

• Тип задней бабки - Программируемая, сервопривод
• Ход задней бабки, мм - 420
• Размер конуса задней бабки - MT4

Параметры электропитания

• Потребляемая мощность, кВт - 20
• Потребляемый ток, A - 52

Размеры, масса

• Масса станка, кг - 2600
• Размеры станка, Д*Ш*В(мм) - 1940×1370×1710
